Плата для модернизации IC-705 по цепи SEND/ALC и USB-C

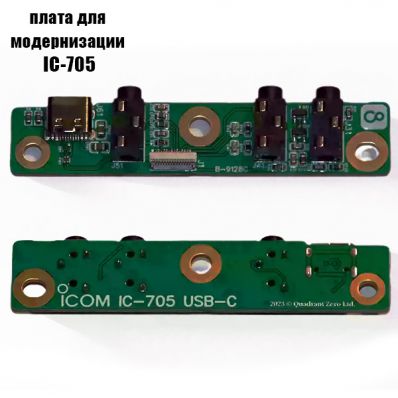

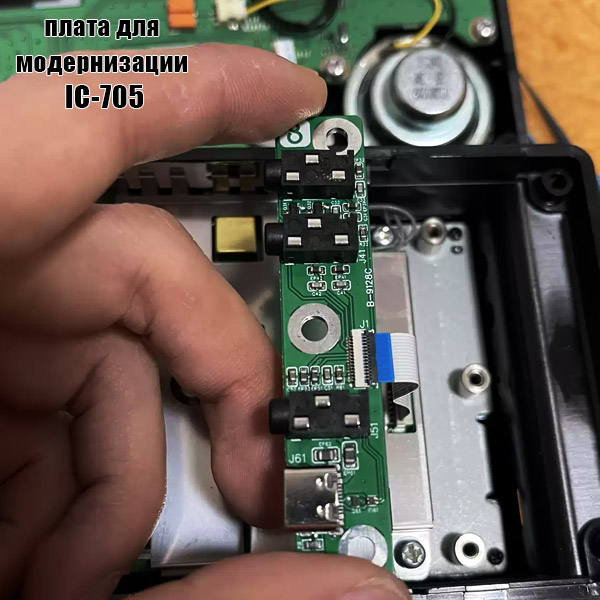

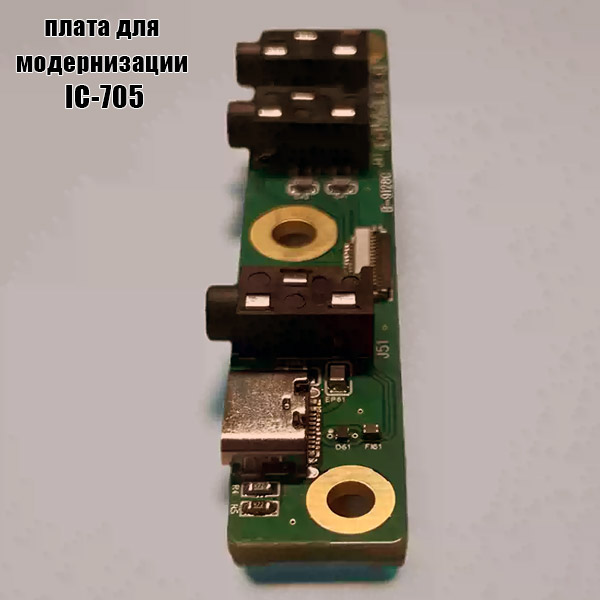

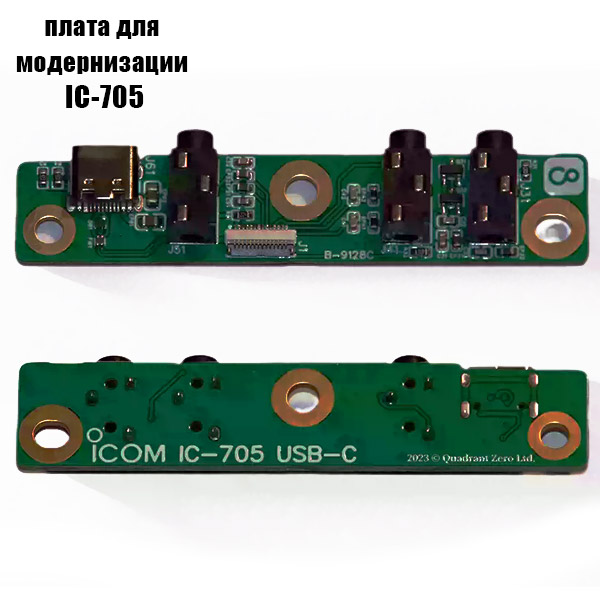

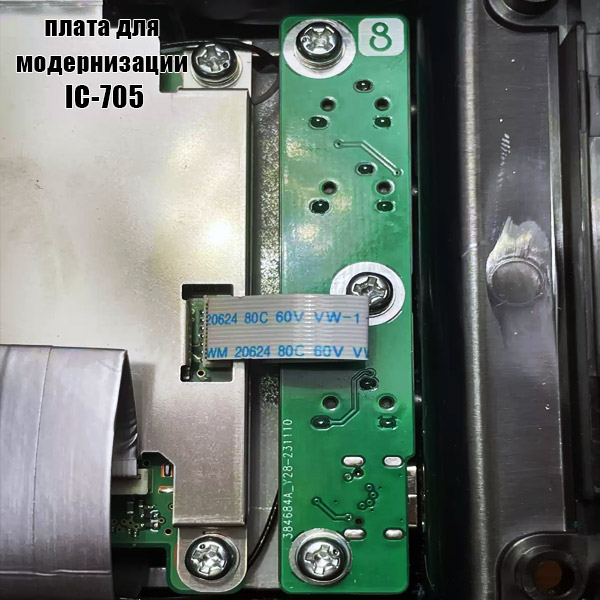

Модернизированная плата оснащена портом USB-C, сохраняющим всю функциональность оригинального порта (включая передачу данных с компьютера). Этот порт представляет собой просто замену родного разъёма micro USB на более надежный USB-C и работает идентично оригинальной плате. Основные изменения коснулись линии SEND/ALC. Схема была модернизирована для дополнительной защиты при подключении внешнего усилителя. Оригинальная плата Icom могла коммутировать ток менее 30 мА по линии SEND. Подключение усилителя, работающего от коммутации 12 В на землю, может повредить вашу оригинальную плату, как это произошло у некоторых пользователей IC-705. На новой плате управления улучшены МОП-транзисторы для линии SEND, которые могут коммутировать ток до 1,0 А. Также добавили стабилитрон для защиты от скачков напряжения выше 16 В. Эта модернизация сделает ваш IC-705 совместимым с большинством 12-вольтовых усилителей без дополнительных адаптеров и модернизаций усилителя.
